Đế âm tường phổ biến được chia làm 4 loại: Loại hình chữ nhật, loại hình vuông và loại đôi và đế âm dùng để bắt aptomat đơn.
Bảng kích thước bao của đế âm tường
| LOẠI ĐẾ ÂM TƯỜNG | KÍCH THƯỚC (mm) Dài x Rộng x Cao |
HÌNH ẢNH THỰC TẾ |
| Đế CB âm tường | 108x62x59 |  |

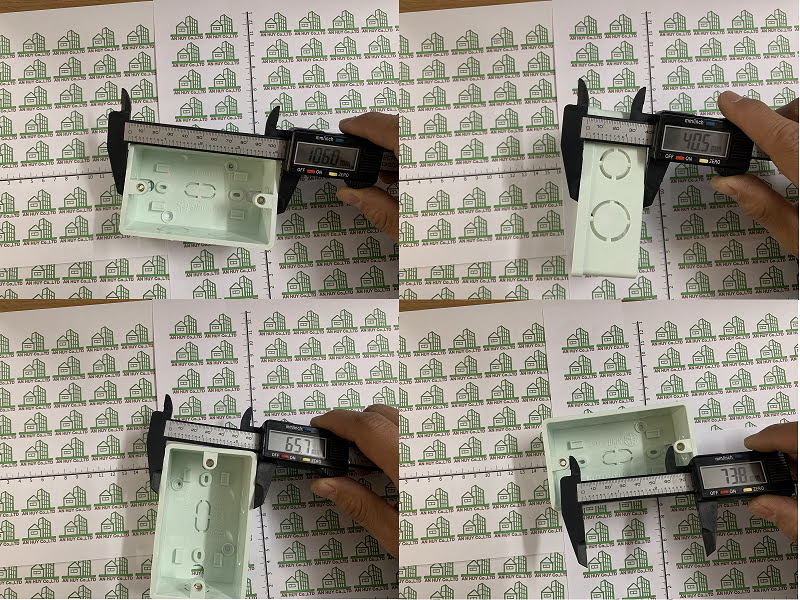

| Đế âm chữ nhật | 106x65x40 |  |

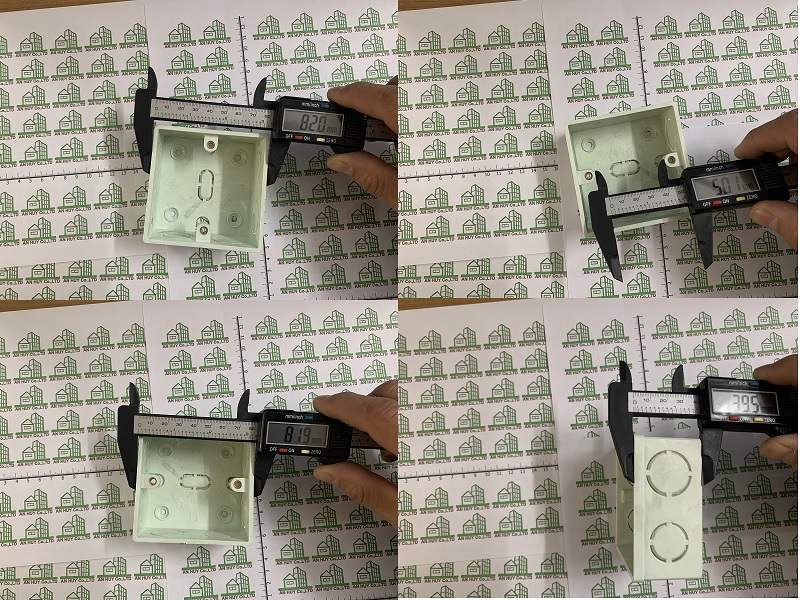

| Đế âm vuông loại thường | 82x82x40 |  |

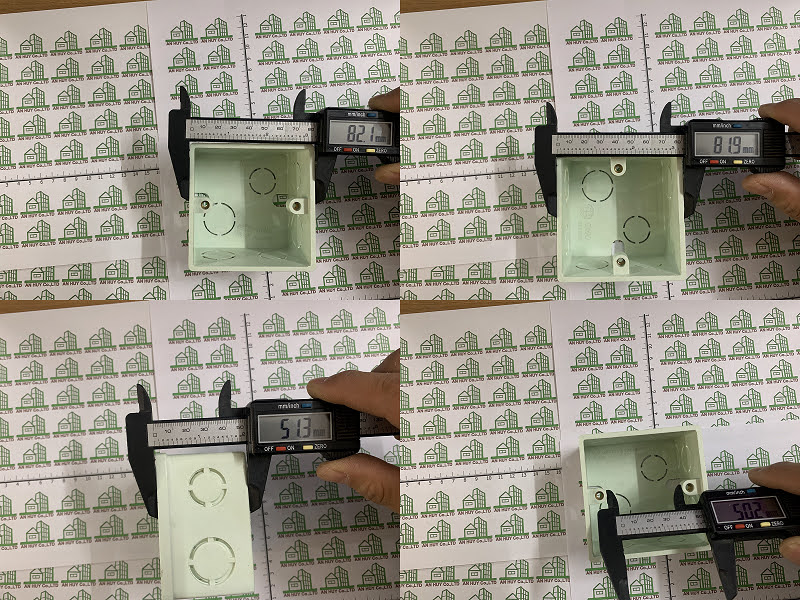

| Đế âm vuông sâu | 82x82x51 |  |

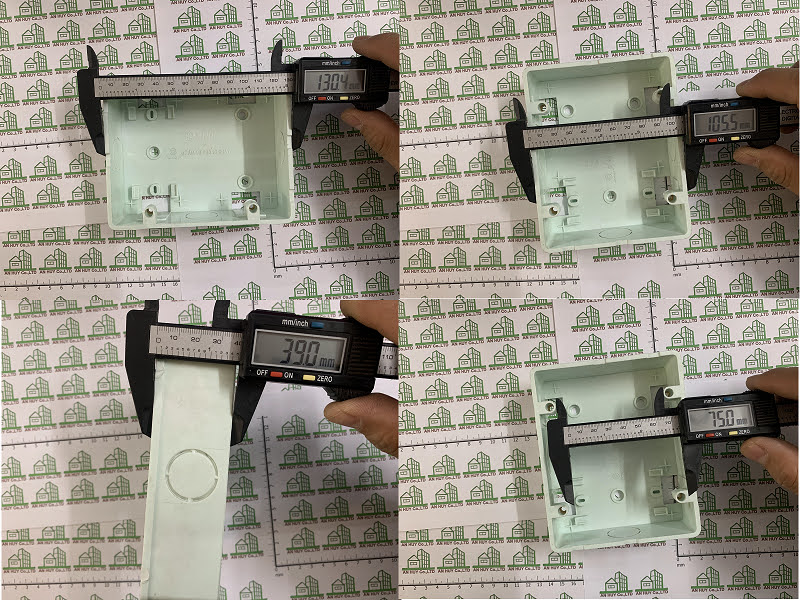

| Đế âm đôi | 130x105x39 |  |
Hướng dẫn cách chôn đế âm:
- Độ chôn sâu đế so với mặt tường hoàn thiện: 0.5 đến 1 cm. Độ sâu của đế âm thông thường là 4 đến 5cm nên độ sâu khoét tường khoảng 6 đến 7 cm là ok. Tùy thuộc vào số lượng dây điện đi vào đế âm nhiều hay ít mà chọn kích thước khoét tường cho phù hợp.
- Chiều cao tính từ mặt sàng đến vị trí lắp đế âm tiêu chuẩn đối với ổ điện là 30 cm và đối với công tắc là 90 cm. Để đảm bảo tất cả các đế âm trong phòng đều có chiều cao đồng nhất và thẩm mỹ ta nên dùng máy laze để bắn tia lấy cốt sao cho chuẩn.
- Đối với hai hoặc nhiều đế âm lắp sát nhau thì khoảng cách tốt thiểu giữa 2 cạnh mặt đế là 2cm đảm bảo việc lắp mặt sau này dễ dàng và thẩm mỹ, để việc chôn đế âm nhanh chóng và thuận tiện đồng thời đảm bảo sự đồng đều thì nên làm 1 dưỡng bằng tấm alu để lắp đặt.
- Sau khi gắn đế âm lên tường, dùng thước livo để căn chỉnh đế âm theo chiều đứng và chiều ngang.
So sánh đế âm sino và đế âm MPE
-Về độ dầy: Đế âm sino có độ dày hơn độ dày của đế âm mpe
- Về kích thước:
+ Đối với đế âm loại hình chữ nhật: Thì kích thước giống nhau đều bằng 106x65x40
+ Đối với đế âm vuông có cùng chiều cao thì: Đế âm vuông sino = 82x82x40; Đế âm vuông MPE = 75x75x50 Như vậy Sino sẽ lớn hơn 1 chút.
+ Khoảng cách lỗ vít bắt mặt: Trong tất cả các loại đều bằng nhau vì vậy dảm bảo việc lắp tương thích với nhau.
- Về hình dáng lỗ đục đường ống: Đối với đế âm vuông thì MPE làm liền, vành mỏng đảm bảo vữa xi măng không lọt vào, còn Sino làm kiểu hở, dễ đụng nhưng khi thi công đi dây thì lại phải đục khoét bê tông lọt vào trong đế âm.
+ Đối với loại hình chữ nhật thì cả hai đều không làm liền, vì sino dày dặn hơn nên mất lực lớn hơn để bẻ gẫy bịt lỗ con MPE nhỉ chỉ cần dùng tay là có thể bẻ được rồi.
- Về mầu sắc: Đế âm sino có mầu trắng xanh không có độ bóng còn đế âm MPE có mầu trắng và nhẵn bóng
- Về chất lượng nhựa: Cả hai đều dùng loại nhựa ABS chống cháy đáp ứng tiêu chuẩn Iso 9901.
--------
